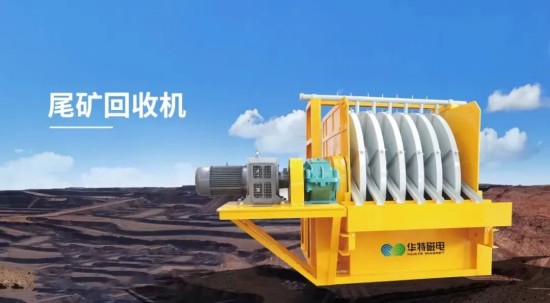

概述
YCW系列尾礦回收機是由多組環形磁盤按照一定間隙排列組成磁系，磁系的一部分浸入在礦漿中，通過連續旋轉的方法不斷吸附礦漿中的磁性物料，采用V形刮板借助磁盤旋轉及磁性物料自身重量實現無水或少水卸礦，回收率高，節水效果明顯。廣泛應用于冶金、礦山、鋼鐵廠（鋼渣）、洗煤廠等所排放的廢棄漿體中磁性物的高效回收與利用。

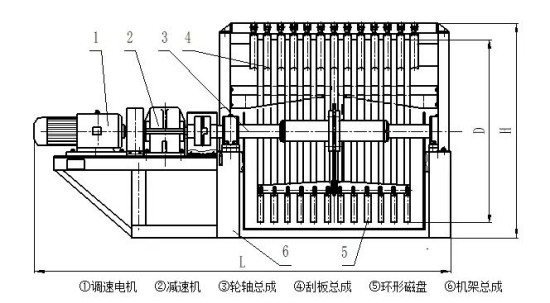

產品結構
YCW系列尾礦回收機為盤式組合結構，磁盤數量可根據礦漿處理量確定。主要包括：機架、磁系、卸料機構、傳動系統、導流槽、控制柜。機架由型鋼焊制而成，用于支承中心軸、安裝傳動系統以及安裝支架礦漿槽等。
磁盤由環形骨架與鑲嵌其上的磁塊組裝而成。卸料機構由刮板、吊掛件等無磁材料組成，刮板截面形狀為V形，兩邊為可更換的非金屬耐磨材料，并與磁盤表面緊密接觸，卸鐵干凈。傳動系統由變頻電機、減速機、聯軸器、中心軸等組成。刮板總成安裝在機架上部（或側部），利用V形面將環形磁系兩側面吸附的磁性鐵物刮掉，流入導流槽后順槽流出。控制柜內安裝有變頻器，控制開關等多個部件，以便隨時控制磁盤的旋轉速度。

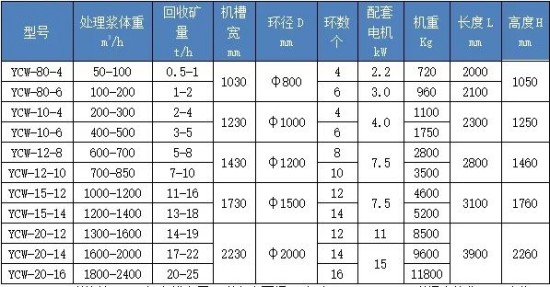

產品參數
注：1、技術參數僅供參考，以實物為準。2、磁場強度和環數可根據廠方需要設計制造。
主要技術特點
◆磁塊按N、S極交錯布置，磁盤表面場強達到1700-1900GS，磁場直接作用于礦漿，磁性物回收回收率高，品位高。◆采用計算機模擬設計，磁盤間距設計合理，有效減少了礦漿通過磁盤時的吸附距離，提高了磁盤吸附效果。◆刮板采用耐磨橡膠材質，耐磨性好，使用壽命長，卸鐵干凈。◆采用電磁調速電機，操作簡單，運維成本低。
應用范圍及效果
華特研制生產的YCW系列尾礦回收機可回收尾礦漿中的磁性礦物。
山東某選礦廠選用10臺YCW-15-10型尾礦回收機進行尾礦回收，回收效果如下：
尾礦回收機：單臺礦漿處理量700～800m3/h，經尾礦回收機回收后中礦磁性鐵品位36%，回收效果顯著。

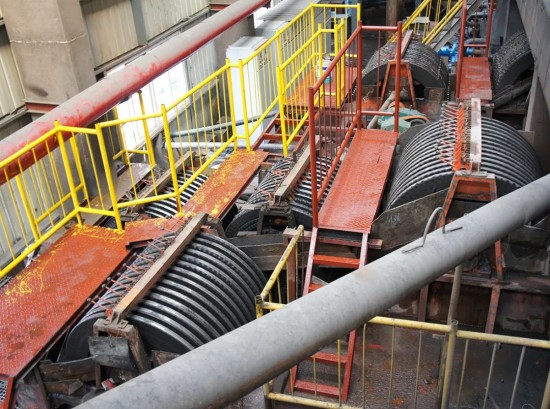

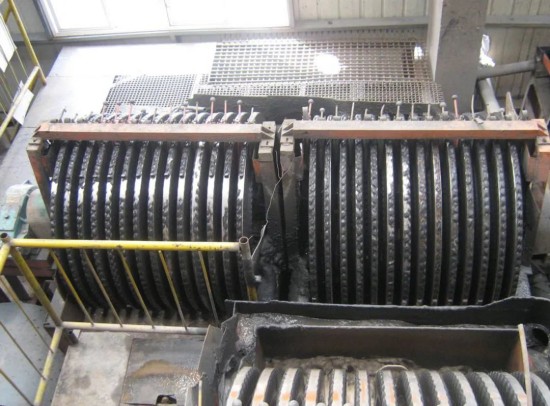

應用現場
